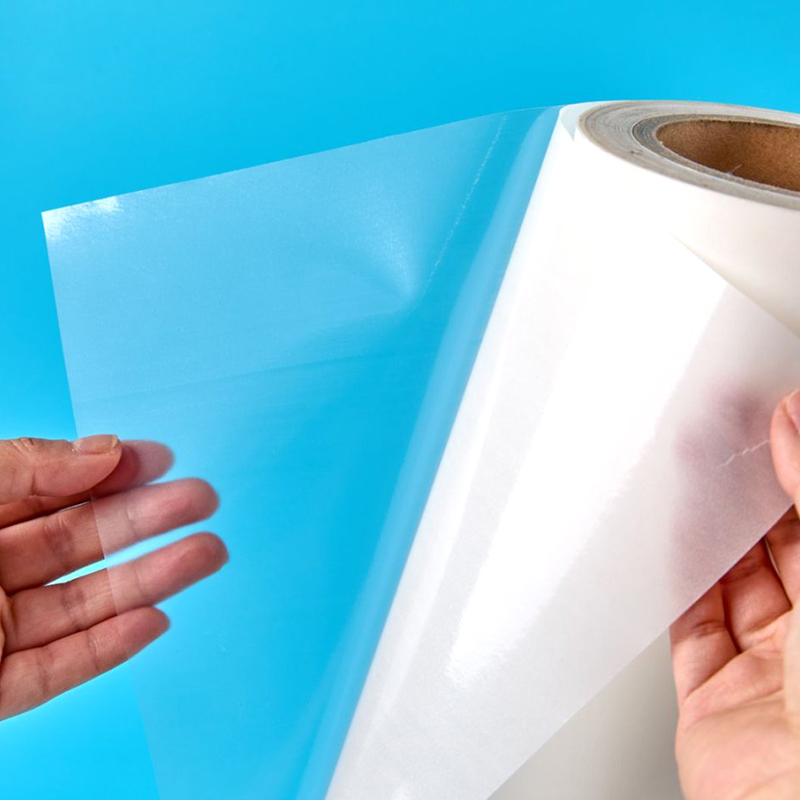

TPU kuumasulatekalvo: Kattava tekninen opas

1. TPU kuumasulatekalvon ymmärtäminen

TPU (termoplastinen polyuretaani) sulateliimakalvo on korkean suorituskyvyn liimamateriaali, jossa kumin elastisuus yhdistyy kestomuovien työstettävyyteen. Toisin kuin perinteiset liimat, se on liuotinvapaa ja levitetään sulassa tilassa muodostaen vahvoja, joustavia sidoksia jäähtyessään.

Tärkeimmät ominaisuudet

• Materiaalin koostumus: TPU-sulatekalvot koostuvat segmentoiduista polymeereistä, joissa on kovat (isosyanaatti) ja pehmeät (polyoli) domeenit, jotka tasapainottavat lujuutta ja joustavuutta.
• Lämpöominaisuudet:
  • Sulamislämpötila: Tyypillisesti 80-160°C (vaihtelee laadusta riippuen)
  • Palvelun lämpötila-alue: -40 °C - 120 °C (jotkut korkean suorituskyvyn laatuluokat ulottuvat 150 °C:seen)
• Tarttumislujuus:
  • Kuorinnan vahvuus: 5-50 N/cm (riippuen alustasta ja käsittelystä)
  • Leikkauslujuus: 2-20 MPa
• Pidentymä ja joustavuus:
  • Break-venymä: 300-800 %
  • Shore-kovuus: 60A-90A (säädettävä pehmeille tai jäykille liitoksille)

Edut muihin liimakalvoihin verrattuna

Omaisuus	TPU kuumasulatuskalvo	EVA kuumasulatuskalvo	Akryyli PSA-kalvo
Joustavuus	Erinomainen	Kohtalainen	Köyhä
Lämmönkestävyys	Korkea (jopa 120 °C)	Matala (~80°C)	Kohtalainen (~100°C)
Kemiallinen vastustuskyky	Hyvä (öljyt, liuottimet)	Köyhä	Reilu
Elastinen palautuminen	Kyllä (100 % palautus)	Ei (pysyvä muodonmuutos)	Ei
Liimausnopeus	Nopea (kiinteytyy sekunneissa)	Nopeasti	Hidas (paineherkkä)

Miksi TPU on ihanteellinen kuumasulatussovelluksiin

1. Monipuolinen liimaus: Tarttuu hyvin tekstiileihin, muoveihin, metalleihin ja komposiitteihin.
2. Kestävyys: Kestää väsymystä, tärinää ja dynaamisia rasituksia.
3. Kierrätettävyys: Termoplastinen luonne mahdollistaa uudelleensulatuksen ja uudelleenkäsittelyn.
4. Puhdas sovellus: Ei liuottimia tai haihtuvia orgaanisia yhdisteitä (VOC).

2. TPU kuumasulatekalvo: ominaisuudet, sovellukset ja valmistustiedot

Tärkeimmät ominaisuudet

TPU-sulateliimakalvoilla on ainutlaatuisia ominaisuuksia, jotka tekevät niistä perinteisiä liimoja parempia:

1. Mekaaniset ominaisuudet

• Vetolujuus: 20-50 MPa
• Murtovenymä: 300-800 %
• Repeämiskestävyys: 40-120 kN/m
• Shore-kovuus: 60A-90A (säädettävä koostumuksen mukaan)

2. Lämpöteho

• Sulamislämpötila-alue: 80-160°C
• Käyttölämpötila: -40°C - 120°C (lyhytaikainen jopa 150°C)
• Lämmönkestävyys: Säilyttää sidoksen eheyden jatkuvassa 100 °C:ssa

3. Kiinnittymisominaisuudet

• Kuoriutumislujuus: 8-50 N/cm (vaihtelee alustan mukaan)
• Leikkauslujuus: 3-20 MPa
• Tack Time: 5-30 sekuntia (riippuen jäähdytysolosuhteista)

4. Ympäristön kestävyys

• Erinomainen UV-stabiilisuus (500 tuntia QUV-testissä)
• Hydrolyysin kestävyys (läpäisee 85°C/85% RH testin)
• Kemiallinen kestävyys öljyjä, mietoja happoja ja emäksiä vastaan

Vertaileva suorituskykyanalyysi

Omaisuus	TPU elokuva	EVA elokuva	PA elokuva	PO elokuva
Max huoltolämpötila (°C)	120	80	150	100
Minimihuoltolämpötila (°C)	-40	-20	-30	-10
Murtovenymä (%)	300-800	50-300	100-300	200-500
Kemiallinen vastustuskyky	Erinomainen	Köyhä	Hyvä	Reilu
Kosteudenkestävyys	Hyvä	Reilu	Köyhä	Erinomainen
Liimausnopeus	Nopeasti	Nopeasti	Keskikokoinen	Hidasta

Ensisijaiset sovellukset

1. Autoteollisuus

• Sisäverhoilujen liimaus (kojelaudat, ovipaneelit)
• Päällinen ja maton kiinnitys
• Tärinää vaimentavat komponentit

2. Tekstiilit ja jalkineet

• Saumatiiviste vedenpitäville vaatteille
• Kengän komponenttien kokoonpano (päälliset, pohjat)
• Suorituskykyinen urheiluvaatteiden liimaus

3. Elektroniikka

• Joustava piirilevyn laminointi
• Näyttömoduulin kokoonpano
• Komponenttien kapselointi

4. Teollinen valmistus

• Komposiittimateriaalien liimaus
• Suodatinmateriaalin rakenne
• Teollinen teippituotanto

Manufacturing Insights

1. Raaka-aineen valmistelu

• TPU-pellettien valinta (esteripohjainen vs eetteripohjainen)
• Lisäaineiden lisääminen (tartuntaaineet, stabilointiaineet)
• Kosteudenhallinta (<0,05 % ennen käsittelyä)

2. Ekstruusioprosessin parametrit

• Lämpötila-alueet: 160 - 200 °C
• Ruuvin nopeus: 20-60 rpm
• Leveys: säädettävissä 500-2000 mm
• Kalvon paksuuden säätö: ±5 mikronin toleranssi

3. Laadunvalvontatoimenpiteet

• Online paksuuden seuranta (lasermikrometrit)
• Tarttuvuustesti (kuorimis-, leikkaus- ja tarttumistestit)
• Lämpöanalyysi (DSC sulamispisteen todentamiseen)

4. Käsittelyn jälkeisiä huomioita

• Käämin kireyden säätö (10-30 N)
• Irrota vuoraussovellus (tarvittaessa)
• Leikkaustarkkuus (±0,2 mm toleranssi)

3. TPU-sulateliimakalvon teollinen käyttö

TPU-sulateliimakalvot ovat mullistaneet teolliset liimaussovellukset ainutlaatuisen joustavuuden, kestävyyden ja korkean suorituskyvyn yhdistelmänsä ansiosta. Alla tarkastelemme niiden keskeisiä teollisia sovelluksia teknisillä eritelmillä tarvittaessa.

1. Autojen valmistus

Ovipaneelin kokoonpano

• Liimauslujuus: 15-25 N/cm kuoriutumislujuus
• Lämpötilankestävyys: -40°C - 85°C syklinen testaus
• Tärinänkestävyys: läpäisee 1000 tunnin kestävyystestin

Headliner liimaus

• Painonpudotus: 30-40 % kevyempi kuin mekaaniset kiinnikkeet
• Käsittelyaika: 30-60 sekunnin liimausjakso
• Palonsuojaus: täyttää FMVSS 302 -standardit

Sovellus	TPU:n etu	Perinteinen menetelmä
Sisätilojen viimeistely	Ei VOC emissions	Liuotinpohjaiset liimat
Äänenvaimennus	25 % parempi tärinänvaimennus	Kumipohjaiset ratkaisut
Komposiittiliitos	40 % nopeampi käsittely	Epoksihartsit

2. Tekstiili- ja vaatetusteollisuus

Vedenpitävä sauman tiivistys

• Hydrostaattinen paine: >10 000 mm H2O
• Pesun kesto: 50 teollisuuspesua
• Hengittävyys: MVTR >3000 g/m²/24h

Jalkineiden valmistus

• Kiinnityslujuus EVA:hen: 8-12 N/mm
• Flex-kestävyys: >100 000 Ross flex -sykliä
• Käsittelylämpötila: 110-130°C

3. Elektroniikka Assembly

Joustava piiriliimaus

• Dielektrinen lujuus: >50 kV/mm
• Mittojen vakaus: <0,5 % kutistuminen
• Lämmönjohtavuus: 0,2-0,5 W/mK

Näyttömoduulin kokoonpano

• Optinen kirkkaus: >90 % valonläpäisy
• Kaasunpoisto: <0,1 % TML (CVCM)
• CTE: 50-80 ppm/°C (sopii lasialustoille)

4. Lääketieteellisten laitteiden valmistus

Käytettävät terveysnäytöt

• Ihokiinnitys: 0,5-2 N/cm (irrotettava)
• Bioyhteensopivuus: ISO 10993-5 yhteensopiva
• Sterilointi: Yhteensopiva etyleenioksidin kanssa

Haavanhoitotuotteet

• Kosteushöyryn läpäisy: 500-2000 g/m²/24h
• Tarttuvuus kuitukankaisiin: 3-8 N/cm
• Venymä: 300-500 % liikkumismukavuuden takaamiseksi

5. Teollinen komposiittiliimaus

Ilmailu-avaruuskomponentit

• Painon säästö: 15-25 % verrattuna mekaanisiin kiinnikkeisiin
• Väsymiskestävyys: 10⁷ sykliä 70 % kuormituksella
• Käyttölämpötila: -55°C - 120°C

Suodatinmateriaalin rakentaminen

• Kemiallinen kestävyys: pH 2-12 stabiili
• Huokoskoon ylläpito: <5 % vaihtelu liimauksen jälkeen
• Murtumislujuus: >300 kPa

Tekninen vertailu: Teolliset liimausmenetelmät

Parametri	TPU elokuva	Nestemäiset liimat	Mekaaniset kiinnikkeet
Prosessin nopeus	10-60 sek	2-24 tunnin hoito	1-5 min per kiinnitys
Yhteinen stressin jakautuminen	Jopa	Muuttuva	Pistekuormat
Painon lisäys	5-20 g/m²	50-200 g/m²	100-500 g/m²
Korroosioriski	Eine	mahdollista	Korkea
Automaatiopotentiaali	Erinomainen	Rajoitettu	Kohtalainen

4. Optimaalisen suorituskyvyn tuotantotekniikat

Anhui Haita New Material Technology Co., LTD . käyttää edistyneitä älykkäitä valmistusprosesseja tuottaakseen korkean suorituskyvyn TPU-sulateliimakalvoja. Tuotantotekniikoissamme yhdistyvät tarkkuussuunnittelu älykkäisiin tehdastekniikoihin varmistaakseen tuotteiden erinomaisen laadun ja johdonmukaisuuden.

1. Raaka-aineen valinta ja valmistus

TPU-hartsistandardit:

• Molekyylipaino: 80 000-120 000 g/mol
• Kosteuspitoisuus: <0,03 % (esikuivattu 80°C:ssa 4 tuntia)
• Sulavirtausindeksi: 5-25 g/10 min (190°C/2,16 kg)

Lisäainepaketti:

• Tarttuvia aineita (10-20 painoprosenttia)
• UV-stabilisaattorit (0,5-2 %)
• Antioksidantit (0,1-0,5 %)
• Palonestoaineet (erikoislaatuille)

2. Älykäs suulakepuristusprosessi

Automatisoiduilla tuotantolinjoillamme on:

Parametri	Vakioalue	Control Precision
Tynnyrin lämpötila	160-200°C	±1 °C
Die Lämpötila	175 - 185 °C	±0,5 °C
Ruuvin nopeus	20-60 rpm	±0,2 rpm
Filmin paksuus	25-250 μm	±2 μm
Linjan nopeus	5-15 m/min	±0,1 m/min

• Reaaliaikainen paksuuden seuranta (lasermittaus)
• Automaattinen viskositeetin säätö (sulapaineen palaute)
• Online-vikojen havaitseminen (konenäköjärjestelmä)

3. Tarkkuuspinnoitus ja laminointi

Monikerroksinen pinnoitustekniikka:

• Pohjakerroksen paksuus: 15-50 μm
• Liimakerroksen paksuus: 10-40 μm
• Laminointinopeus: 3-10 m/min

Laatuparametrit:

• Liiman lujuuden vaihtelu: <±5 %
• Paksuuden tasaisuus: >98 %
• Pintaenergia: 38-42 dyne/cm

4. Älykkään valmistuksen edut

Anhui Haitan älykäs työpaja sisältää:

1. Automatisoitu materiaalinkäsittely

• 24 tunnin jatkuva ruokintajärjestelmä
• Kosteusohjattu säilytys (RH <30 %)

2. Prosessin optimointi

• AI-käyttöinen parametrien säätö
• Ennakoiva huoltojärjestelmä
• Energiankulutuksen seuranta

3. Laadunvarmistus

• 100% verkkotarkastus
• Automaattinen lajittelu ja pakkaus
• Jäljitettävyysjärjestelmä (erän seuranta)

5. Suorituskyvyn vertailu: perinteinen vs. älykäs tuotanto

Parametri	Perinteinen menetelmä	Anhui Haitan älykäs tuotanto
Paksuustoleranssi	±10 μm	±2 μm
Tuotantotuotto	85-90 %	98-99 %
Energiankulutus	1,2 kWh/kg	0,8 kWh/kg
Erän johdonmukaisuus	±8 %	±3 %
Vaihtoaika	2-4 tuntia	30-60 minuuttia

6. Tekninen tuki ja räätälöinti

T&K-kykymme mahdollistavat:

• Mukautetut koostumukset (kovuus: 60A-90A)
• Erikoissuoritusluokat:
  • Korkea-temperature resistant (up to 150°C)
  • Erittäin joustava (600 % venymä)
  • Parannettu kemikaalinkestävyys
• Nopea prototyyppien valmistus (2-4 viikon kehitysjakso)

Anhui Haita New Material Technology Co., LTD. yhdistää 20 vuoden polymeeriosaamisen huippuluokan älykkääseen tuotantoon TPU-sulateliimakalvot jotka täyttävät teollisuuden vaativimmatkin vaatimukset. Älykäs tehdasinfrastruktuurimme varmistaa jokaisen tuotantoparametrin tarkan hallinnan, mikä johtaa tuotteen erinomaiseen suorituskykyyn ja luotettavuuteen.
